Başlangıç: VT-8 MOTO Motosiklet Takip Cihazı Kurulumu

Nano-SIM kartı ve mini batarya bağlantıları nasıl yapılır?

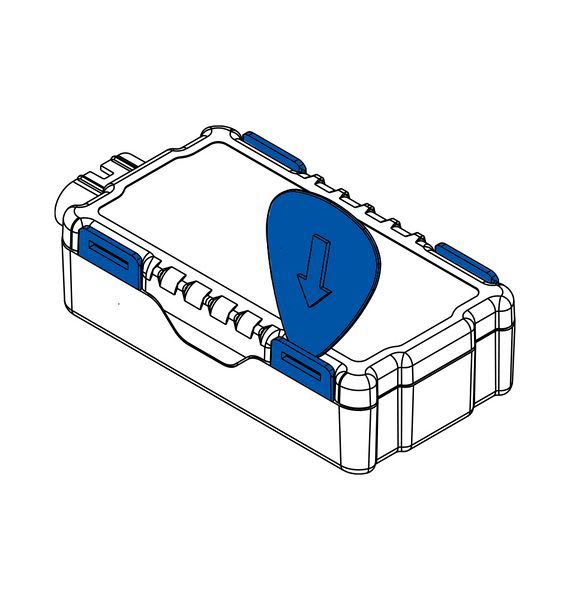

1. Cihaz Kapağını Çıkarın

Plastik açma aleti yardımıyla cihaz kapağını her iki taraftan nazikçe ayırın.

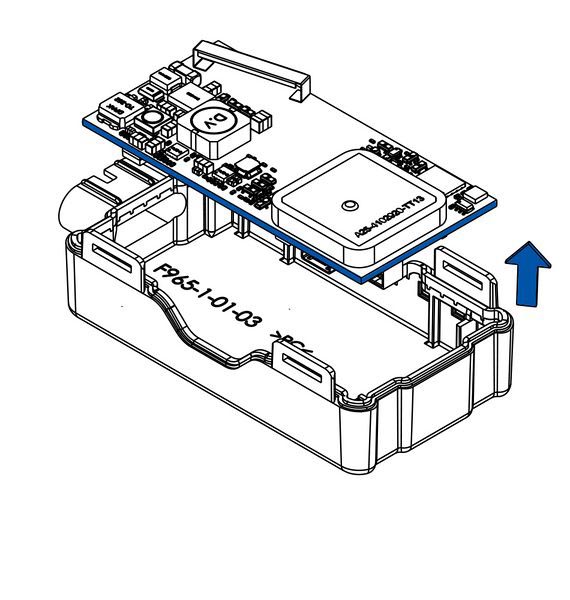

2. PCB'yi Çıkarın

PCB'yi (devre kartını) kapaktan nazikçe yukarı kaldırarak çıkarın.

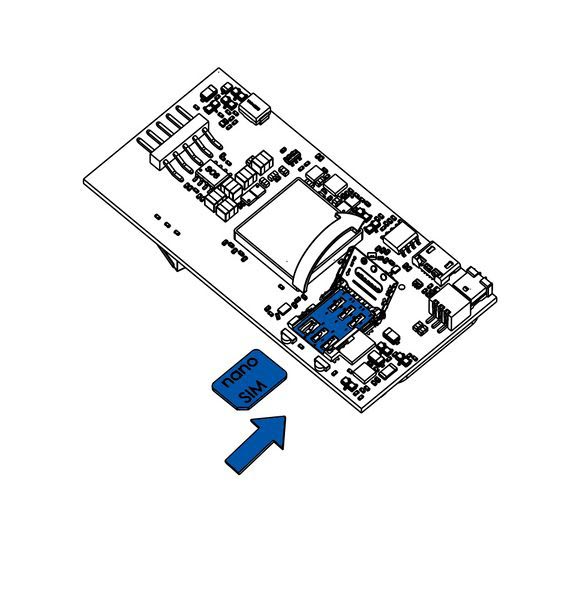

3. SIM Kartı Takın

Data hattı özellikli Nano-SIM kartınızı PIN sorgusu kapalı olarak gösterildiği gibi takın. Nano-SIM kartının kesik köşesinin yuvaya doğru dışarıya baktığından emin olun.

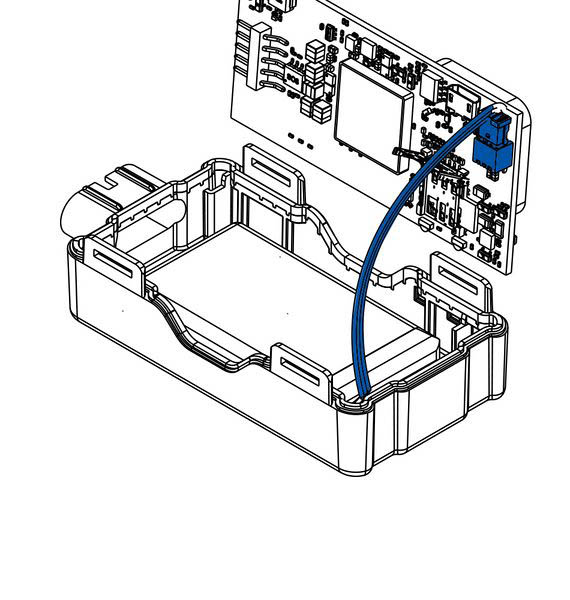

4. Bataryayı Bağlayın

Mini bataryayı gösterildiği gibi cihaza bağlayın. Bataryayı diğer bileşenlere engel olmayacak bir yere yerleştirin.

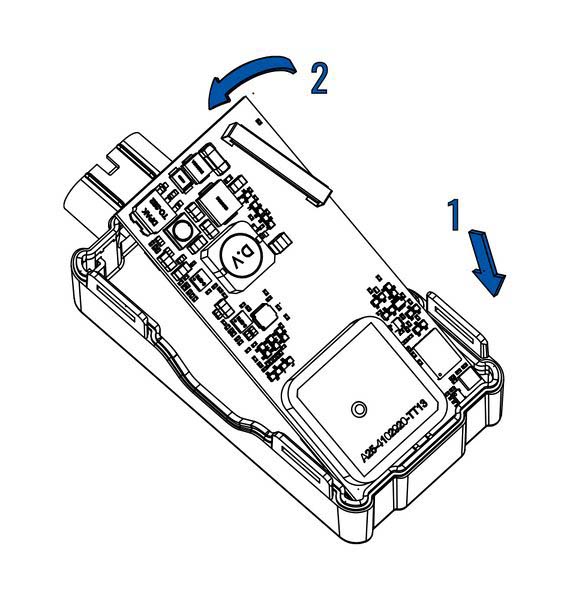

5. PCB'yi Yerine Yerleştirin

PCB'yi gösterildiği gibi yerine geri yerleştirin: önce 1 olarak işaretli ucunu, ardından 2 olarak işaretli ucunu oturtun.

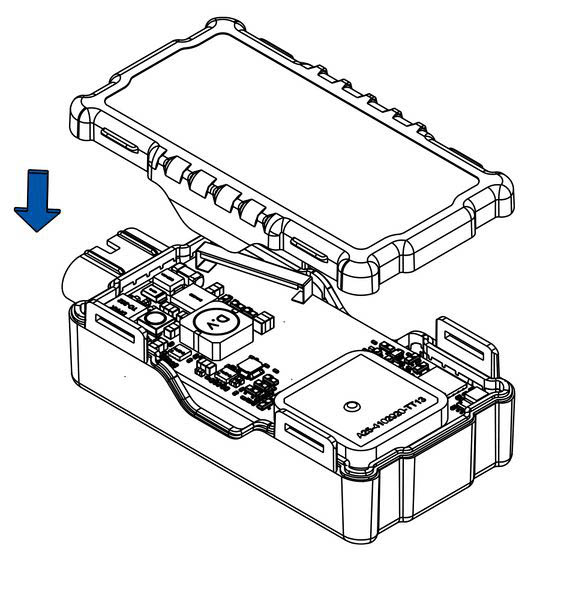

6. Cihaz Kapağını Kapatın

Cihaz kapağını tekrar takın.
Cihaz motosikletinize bağlanmaya hazırdır.

Pinout — Kablo Bağlantı Şeması

VT-8 MOTO cihazının 5-pin kablo demeti üzerindeki uçların açıklaması:

PIN NO PIN ADI AÇIKLAMA
1 VCC (10-30)V DC (+) Güç kaynağı (+) — 10-30 V DC.
2 DIN 1 Dijital giriş, kanal 1. KONTAK GİRİŞİ İÇİN AYRILMIŞTIR.
3 DOUT 1 Dijital çıkış.
4 DOUT 2 Dijital çıkış.
5 GND (-) Toprak (şase).
