Başlangıç: VT-6 CAN Araç Takip Cihazı Kurulumu

Micro-SIM kartı ve mini batarya bağlantıları nasıl yapılır?

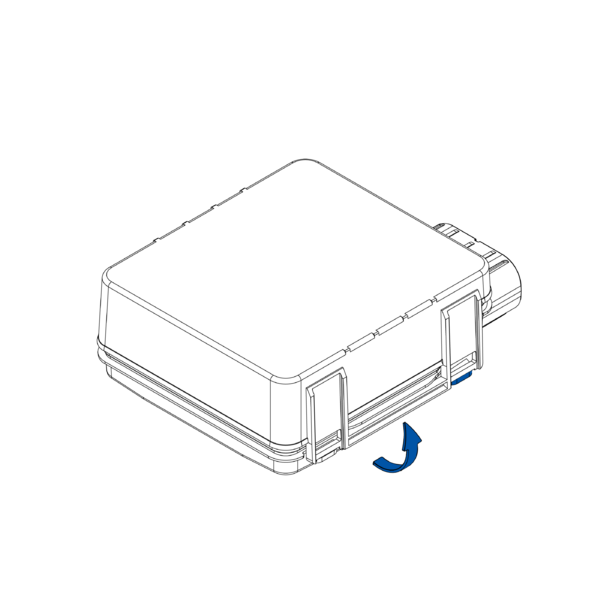

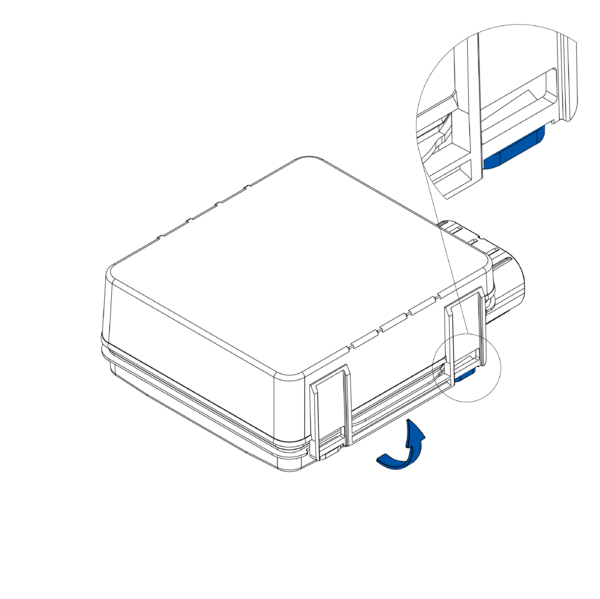

1. Cihaz Kapağını Çıkarın

Plastik açma aleti yardımıyla cihaz kapağını her iki taraftan nazikçe ayırın.

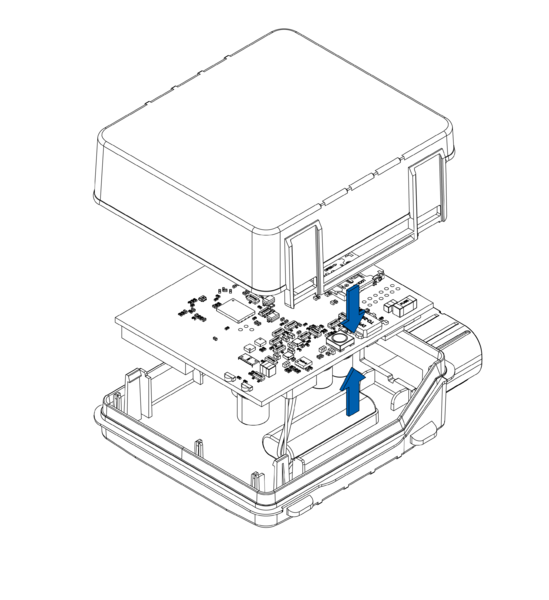

2. Cihazı Sökün

Cihazı sökün, PCB'nin her iki tarafını da yerinden çıkarın.

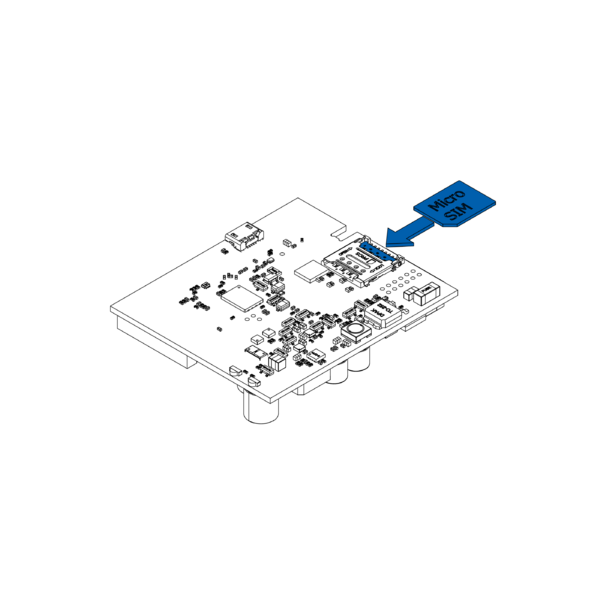

3. SIM Kartı Takın

Micro-SIM kartını PIN sorgusu kapalı olarak gösterildiği gibi takın (PIN'i sonradan Configurator üzerinden girmek için Güvenlik bilgilerine bakın). Micro-SIM kartının kesik köşesinin yuvaya doğru ileriye baktığından emin olun.

4. Bataryayı Bağlayın

Mini bataryayı gösterildiği gibi cihaza bağlayın.

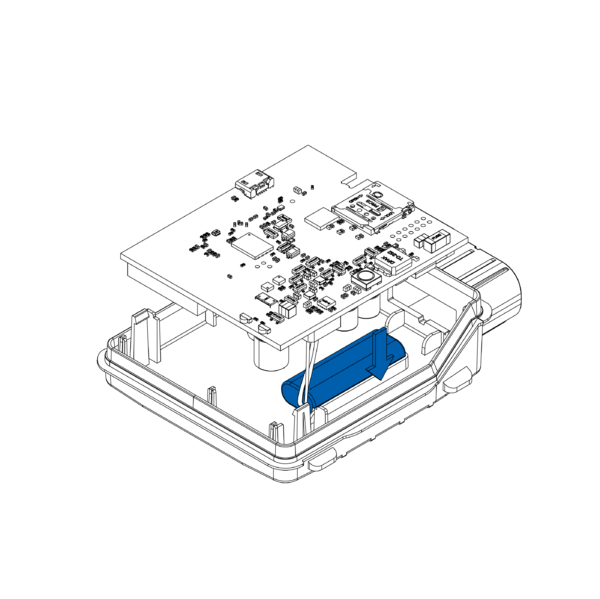

5. Bataryayı Yerleştirin

Bataryayı kasanın içine yerleştirin.

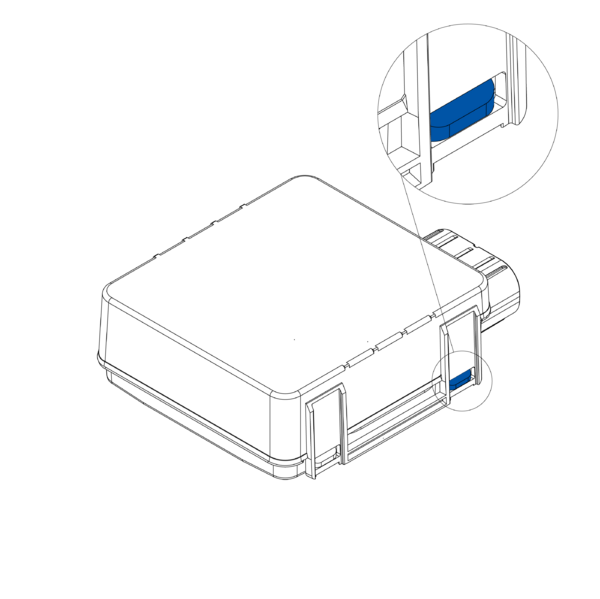

6. Cihaz Kapağını Kapatın

Cihaz kapağını tekrar takın.
Cihaz aracınıza bağlanmaya hazırdır.

Cihaz Tamamen Söküldükten Sonra Batarya Yerleştirme

Cihaz tamamen söküldüğünde bataryanın doğru konumlandırılması için aşağıdaki adımları izleyin:

ADIM İŞLEM
1 Çift taraflı bant kullanarak dahili bataryayı cihaz kasasının alt kısmına yapıştırın. Batarya, kasanın alt duvarından yaklaşık 15 milimetre uzaklıkta yapıştırılmalıdır (soldaki resme bakın).
2 Bataryayı PCB'ye bağlayın.
3 PCB'yi nazikçe alt kasaya yerleştirin.

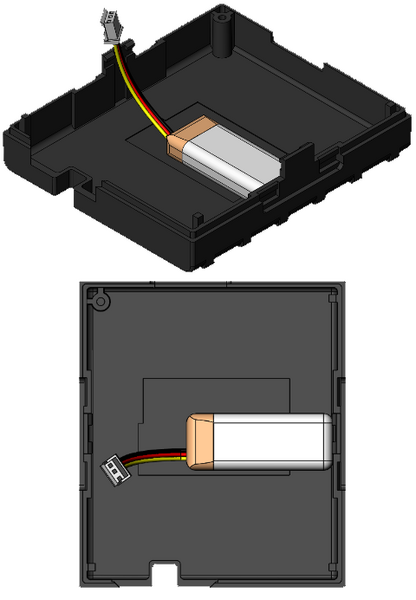

Batarya yerleşim — kasa içi Batarya yerleşimi

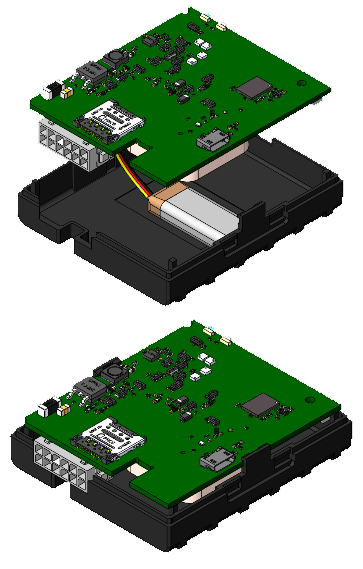

PCB yerleşim — kasa içi PCB yerleşimi

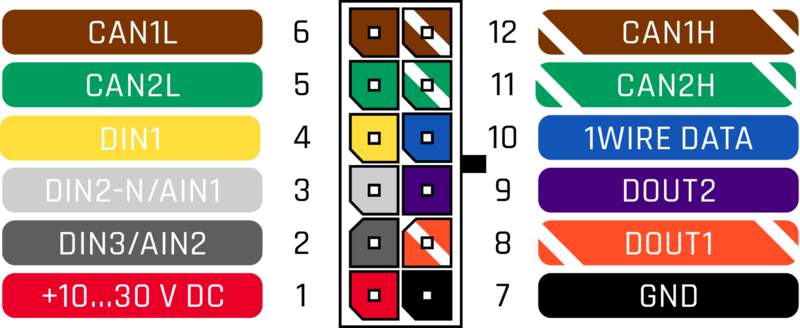

Pinout — Kablo Bağlantı Şeması

VT-6 CAN Bus cihazının 2x6 pin kablo demeti üzerindeki uçların açıklaması:

PIN PIN ADI AÇIKLAMA
1 VCC (10-30)V DC (+) Güç kaynağı (+10-30 V DC).
2 DIN3 / AIN2 Dijital giriş, kanal 3 / Analog giriş, kanal 2. Giriş aralığı: 0-30 V DC.
3 DIN2-N / AIN1 Dijital giriş, kanal 3 (toprak hisli) / Analog giriş, kanal 1. Giriş aralığı: 0-30 V DC.
4 DIN 1 Dijital giriş, kanal 1.
5 CAN2L CAN2 Low (alçak hat).
6 CAN1L CAN1 Low (alçak hat).
7 GND Toprak (şase).
8 DOUT 1 Dijital çıkış, kanal 1. Açık kollektör çıkış. Maks. 0,5 A DC.
9 DOUT 2 Dijital çıkış, kanal 2. Açık kollektör çıkış. Maks. 0,5 A DC.
10 1WIRE DATA 1-Wire cihazları için veri hattı.
11 CAN2H CAN2 High (yüksek hat).
12 CAN1H CAN1 High (yüksek hat).
VT-6 Pinout
